Notifica eventi I/O Ethernet ad applicazioni TCP/IP

È possibile creare applicazioni TCP/IP personalizzate per la ricezione di eventi digitali da input digitali remoti, quali allarmi e chiusure di contatti. Tali applicazioni possono quindi registrare, notificare e reagire alla notifica evento in maniera appropriata.

Il messaggio di notifica evento della funzione di estensione I/O digitale è un semplice formato a 20 byte che consente ai programmatori di sviluppare rapidamente un'interfaccia per device server I/O Ethernet IOLAN

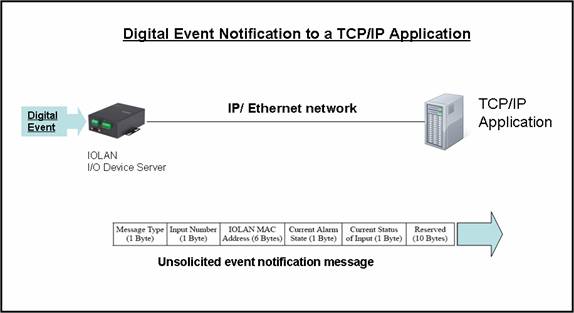

event notification diagram

Formato messaggio notifica evento IOLAN

message format example image

Tipo messaggio: (1 byte)
0 = stato input digitale
1 = stato I/O seriale

Numero di input: (1 byte)
L'input digitale corrisponderà al numero di canale 1, 2, 3 o 4


L'I/O seriale corrisponderà a 5 = DSR, 6 = DCD o 7 = CTS

Indirizzo MAC del dispositivo IOLAN che invia le informazioni di input (6 byte)

Stato allarme corrente: (1 byte)
0 = non in allarme
1 = in allarme

Stato corrente di input: (1 byte)
0 = inattivo per input digitale
1 = attivo per input digitale

Riservato per impieghi futuri. I byte riservati avranno il valore 0x00. (10 byte)
