Device Server IOLAN SDSM
Device Server con Modem V.92 Integrato
- 1 Porta seriale RS232/422/485, software selezionabile
- Modem V.92 integrato - Presa RJ11
- 10/100 Ethernet
- Insieme di funzioni di sicurezza avanzate per la crittografia dei dati, l'autenticazione dei utenti e la Gestione degli eventi
Per le applicazioni di connettività protetta da seriale a Ethernet che richiedono l'accesso via modem dial-up, il device server IOLAN SDSM rappresenta il prodotto compatto più avanzato attualmente disponibile. In grado di garantire prestazioni elevate in un design compatto, il dispositivo IOLAN SDSM con modem V.92 integrato offre funzionalità di sicurezza complete, elevata flessibilità e una tecnologia IPv6 di nuova generazione. Si tratta del dispositivo ideale per applicazioni remote di gestione di console/dispositivi, acquisizione dati o monitoraggio tramite rete IP o modem dial-up.
I modelli Device Server IOLAN SDSM sono la soluzione ideale per i seguenti motivi:
- Processore MIPS 87 a 32 bit ad alte prestazioni per il migliore throughput disponibile. Ideale per le applicazioni in cui il tempo è un fattore determinante
- Modem con presa RJ11 integrato, per una connessione sicura ed affidabile alla rete telefonica
- La tecnologia TrueSerial® consente connessioni realmente seriali su Ethernet
- Indicatori per le interfacce seriali e di rete per facilitare la soluzione dei problemi
- L'utilità di installazione plug-and-play elimina la necessità di configurare tutti i server IOLAN presenti nella rete IP
- TruePort – il dispositivo di reindirizzamento a porte COM/TTY di Perle per applicazioni seriali funziona su Windows, Vista, Linux, Solaris, SCO e Unix
- L'alimentazione mediante cavo seriale elimina i costi per un sistema di alimentazione separato
- Supporto IP di nuova generazione (IPv6) per assicurare protezione dell'investimento e compatibilità delle reti
- Compatto e rigida di protezione in acciaio involucro per montare in scrivania, parete o su guida DIN
- Accesso browser senza Java a porte di console seriali remote tramite Telnet e SSH

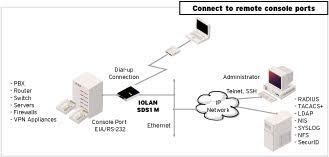

Diagramma Device Server IOLAN SDS1M
Connettività seriale Ethernet sicura
I Device Server IOLAN SDSM consentono agli amministratori di accedere in modo sicuro alle porte console seriali remote di dispositivi quali PBX, server, router, sistemi storage in rete e apparecchiature di sicurezza tramite una rete IP. Le informazioni relative alla gestione dei dati sono protette da protocolli di crittografia standard quali SSH (Secure Shell) e SSL (Secure Sockets Layer). L'accesso da parte degli utenti autorizzati è garantito tramite protocolli di autenticazione quali RADIUS, TACACS+, LDAP, Kerberos, NIS e dai token SecurID di RSA Security.
Grazie all'impiego delle tecnologie di crittografia, un server IOLAN protegge i dati sensibili e riservati inviati da un dispositivo seriale quale un lettore di carte di credito prima di inviarli su una rete intranet aziendale o sulla rete Internet pubblica. Per garantire la compatibilità con i dispositivi peer per la cifratura, sono supportati tutti i principali algoritmi di crittografia quali AES, 3DES, RC4, RC2 e CAST128.
Riconosciuto come il metodo più sicuro per comunicare via Internet con reti private remote, lo standard IPSec prevede efficaci meccanismi di autenticazione e cifratura dei pacchetti IP al livello rete del modello OSI. Questo standard è l'ideale per garantire l'interoperabilità fra dispositivi di marche diverse all'interno di una rete e offre la versatilità necessaria per fornire la soluzione più idonea per una determinata applicazione.
Plug-in per dispositivi di Perle
I Device Server IOLAN di Perle garantiscono che praticamente qualsiasi apparecchiatura dotata di porta seriale COM funzioni nell'applicazione desiderata esattamente come funzionava quando era collegata direttamente. Nella remota eventualità che questo non avvenga automaticamente, ci penserà Perle.
Grazie all'innovativa tecnologia ACE™ (Adaptive Communication Engine), i device server IOLAN Perle fanno uso di "plug-in per dispositivi" installabili dal cliente per consentire il collegamento in rete delle apparecchiature laddove altre soluzioni hanno fallito. Richiedete subito un consulto tecnico gratuito.
Tecnologia IP avanzata
Grazie al supporto IP di nuova generazione (IPv6), la gamma device server IOLAN assicura la protezione dell'investimento garantendo la compatibilità con questo standard sempre più diffuso.
La richiesta del protocollo IPv6, compatibile con gli schemi di indirizzamento del protocollo IPv4, è stimolata dalla necessità di aumentare la disponibilità di indirizzi IP. Con l'implementazione e il lancio delle nuove rete avanzati per cellulari, serve un metodo efficace per gestire l'enorme afflusso di nuovi dispositivi indirizzabili tramite numero IP su Internet. Il Dipartimento della difesa statunitense ha addirittura disposto che tutte le apparecchiature acquistate debbano essere compatibili con IPv6. Inoltre, tutti i principali sistemi operativi quali Windows, Linux, Unix e Solaris, nonché i router, dispongono di supporto integrato per IPv6.
È quindi importante che utenti finali e integratori scelgano apparecchiature per il networking predisposte per lo standard IPv6. La linea IOLAN con supporto IPv6 già integrato è la soluzione migliore per quanto riguarda la tecnologia di conversione da seriale a Ethernet.
Connessioni da seriale a Ethernet versatili e affidabili
Un device server IOLAN SDSM è in grado di stabilire pseudo connessioni a server tramite applicazioni basate su socket Telnet, Rlogin, UDP o TCP per collegarsi a dispositivi remoti. Quando un'applicazione residente su server deve accedere a porte TTY o COM fisse, il software TruePort di Perle fornito in dotazione con ogni device server reindirizza le porte COM sulle reti IP ai device server Perle remoti in modalità crittografata o in chiaro.
Il controllo e la gestione centralizzati di più installazioni vengono effettuati mediante il software di gestione dei dispositivi Perle, garantendo tempi di operatività ottimali per le apparecchiature remote.
I server IOLAN SDSM dispongono di protezione aggiuntiva contro le scariche elettrostatiche e le sovratensioni grazie a efficaci circuiti di protezione da 15 kV che consentono di utilizzare questa soluzione anche sul campo in piena sicurezza.
Garanzia a vita
Tutti i modelli di Device server IOLAN SDSM Perle possono contare sul miglior servizio di assistenza tecnica e supporto del settore, ivi compresa l'esclusiva garanzia a vita di Perle. Perle fornisce ai suoi clienti prodotti per il networking che offrono prestazioni, versatilità e qualità ai massimi livelli fin dal 1976.
Caratteristiche del Software - IOLAN SDSM Device Server con modem V.92 integrato
Serial Port Access
- Connect directly using Telnet / SSH by port and IP address
- Connect with EasyPort menu by Telnet / SSH
- Use an internet browser to access with HTTP or secure HTTPS via EasyPort Web menu
- Java-free browser access to remote serial console ports via Telnet and SSH
- Ports can be assigned a specific IP address (aliasing)
- Multisession capability enables multiple users to access ports simultaneously
- Multihost access enables multiple hosts/servers to share serial ports
Accessibility
- In-band (ethernet) and out-of-band (dial-up modem) support
- Dynamic DNS enables users to find a console server from anywhere on the Internet
- Domain name control through DHCP option 81
- IPV6 and IPV4 addressing support
Availability
Primary/Backup host functionality enables automatic connections to alternate host(s)
Security
- SSH v1 and v2
- PCI DSS Compliance: TLS v1.2, TLS v1.1, TLS v1.0, SSL v3.0, SSL v2.0
- SSL Server and SSL client mode capability
- SSL Peer authentication
- IPSec VPN : NAT Traversal, ESP authentication protocol
- SSH ciphers: AES-CTR, AES-GCM and ChaCha20-poly1305
- SSL encryption: AES-GCM, key exchange ECDH-ECDSA, HMAC SHA256, SHA384
- Encryption: AES (256/192/128), 3DES, DES, Blowfish, CAST128, ARCFOUR(RC4), ARCTWO(RC2)
- Hashing Algorithms: MD5, SHA-1, RIPEMD160, SHA1-96, and MD5-96
- Key exchange: RSA, EDH-RSA, EDH-DSS, ADH
- X.509 Certificate verification: RSA, DSA
- Certificate authority (CA) list
- Local database
- RADIUS Authentication, Authorization and Accounting
- TACACS+ Authentication, Authorization and Accounting
- LDAP, NIS, Kerberos Authentication
- RSA SecureID-agent or via RADIUS Authentication
- SNMP v3 Authentication and Encryption support
- IP Address filtering
- Disable unused daemons
- Active Directory via LDAP
Terminal Server
- Telnet
- SSH v1 and v2
- Rlogin
- Auto session login
- LPD, RCP printer
- MOTD - Message of the day
Serial machine to Ethernet
- Tunnel raw serial data across Ethernet - clear or encrypted
- Raw serial data over TCP/IP
- Raw serial data over UDP
- Serial data control of packetized data
- Share serial ports with multiple hosts/servers
- Virtual modem simulates a modem connection - assign IP address by AT phone number
- Virtual modem data can be sent over the Ethernet link with or without SSL encryption
- TruePort com/tty redirector for serial based applications on Windows, Linux, Solaris, SCO, HP UX, NCR UNIX and AIX. For a complete list of all the latest drivers click here
- TrueSerial packet technology provides the most authentic serial connections across Ethernet ensuring serial protocol integrity
- RFC 2217 standard for transport of serial data and RS232 control signals
- Customizable or fixed serial baud rates
- Plug-ins allow customer or Perle provided plug-ins for special applications
- Software Development Kit (SDK) available
- Serial encapsulation of industrial protocols such as ModBus, DNP3 and IEC-870-5-101
- ModBus TCP gateway enables serial Modbus ASCII/RTU device connection to ModBus TCP
- Data logging will store serial data received when no active TCP session and forward to network peer once session re-established - 32K bytes circular per port
Console Management
- Sun / Oracle Solaris Break Safe
- Local port buffer viewing - 256K bytes per port
- External port buffering via NFS, encrypted NFS and Syslog
- Event notification
- Clustering - central console server enables access ports across multiple console servers
- Windows Server 2003/2008 EMS - SAC support GUI access to text-based Special Administrative Console
Remote Access
Dial, direct serial
PPP, PAP/CHAP, SLIP
HTTP tunneling enables firewall-safe access to remote serial devices across the internet
Automatic DNS Update
Utilize DHCP Opt 81 to set IOLAN domain name for easy name management and with Dynamic DNS support , users on the Internet can access the device server by name without having to know its IP address. See Automatic DNS update support for details
- Microsoft L2TP/IPSEC VPN client ( native to Windows XP)
- Microsoft IPSEC VPN Client ( native to Windows Vista )
- Cisco routers with IPSEC VPN feature set
- Perle IOLAN SDS/STS and SCS models
OA&M ( Operations, Administration and Management )
- SNMP V3 - read and write, Perle MIB
- Syslog
- Perle Device Manager - Windows based utility for large scale deployments
- Configurable default configuration
- Installation Wizard
- Set a Personalized Factory Default for your IOLANs
Protocols
IPv6, IPv4, TCP/IP, Reverse SSH, SSH, SSL, IPSec/IPv4, IPSec/IPv6, L2TP/IPSec, CIDR, RIPV2/MD5, ARP, RARP, UDP, UDP Multicast, ICMP, BOOTP, DHCP, TFTP, SFTP, SNTP, Telnet, raw, reverse Telnet, LPD, RCP, DNS, Dynamic DNS, WINS, HTTP, HTTPS, SMTP, SNMPV3, PPP, PAP/CHAP, SLIP, CSLIP, RFC2217, MSCHAP
* Available on 2 and 4 port models
Hardware Specifications
CPU
Processor
MPC852T, 66 Mhz, 87 MIPS
Memory
RAM
32 MB
Flash
8 MB
Interface Ports
Number of Serial Ports
1
Serial Port Interface
Software selectable EIA-232/422/485 on RJ45
Modem Port
RJ11 connector, V.92/V.90 standard
Sun / Solaris
Sun / Oracle ‘Solaris' Safe - no break signal
sent during power cycle causing costly server re-boots or downtime
Serial Port Speeds
50bps to 230Kbps with customizable baud rate support
Data Bits
Configurable for 5,6,7 or 8-bit protocol support
Use TruePort to transparently pass 9-bit serial data
Parity
Odd, Even, Mark, Space, None
Flow Control
Hardware, Software, Both, None
Serial Port Protection
15Kv Electrostatic Discharge Protection (ESD)
Local Console Ports
RS232 on Serial Port
Network
- 10-base T / 100-base TX Ethernet RJ45
- Software selectable Ethernet speed 10/100 Auto
- Software selectable Half/Full/Auto duplex
Ethernet Isolation
1.5Kv Magnetic Isolation
Power
Power Supply
120 V AC (USA), 230V AC (International) Wall Power Adaptor included
Power Supply Options
- Power via External power 9-30v DC,
- 4.8 Watts uses standard 5.5mm x 9.5mm x 2.1mm barrel socket,
- Power IN over serial cable
Nominal Input Voltage
12v DC
Input Voltage Range
9-30v DC
Power External Device via Serial Port
+5v DC regulated, 1W max
Typical Power Consumption
@ 12v DC (Watts)
1.7
(does not include power for devices connected to serial port)
Indicators
LEDs
- Power/Ready
- Network Link
- Network Link Activity
- Serial: Transmit and Receive data per port
Environmental Specifications
Heat Output (BTU/HR)
5.8
MTBF (Hours)
414,649 Hours
Calculation model based on MIL-HDBK-217-FN2 @ 30°C
Operating Temperature
0°C to 55°C, 32°F to 131°F
Storage Temperature
-40°C to 66°C, -40°F to 150°F
Humidity
5 to 95% (non condensing) for both storage and operation.
Case
SECC Zinc plated sheet metal (1 mm)
Ingress Protection Rating
IP40
Mounting
Wall or Panel mounting, DIN Rail mounting kit optional
Weight and Dimensions
Weight
0.23 Kg (0.5 lbs)
Dimensions
not including mounting tabs
91 x 64 x 24 (mm), 3.6 x 2.5 x 0.92 (in)
Dimensions
includes mounting tabs
91 x 89 x 24 (mm), 3.6 x 3.5 x 0.92 (in)
Packaging
Shipping Dimensions
25.5 x 16.5 x 6.5 (cm), 10 x 6.5 x 2.6 (in)
Shipping weight
0.75 Kg including Power Adaptor
Regulatory Approvals
Emissions
- FCC Part 15, Subpart B, Class A
- CFR47:2003, Chapter 1, Part 15 Subpart B,(USA) Class A
- ICES-003, Issue 4, February 2004 (Canada)
- CISPR 32:2015/EN 55032:2015 (Class A)
- EN55011 (CISPR11)
- EN61000-3-2 : 2010, Limits for Harmonic Current Emissions
- EN61000-3-3 : 2010, Limits of Voltage Fluctuations and Flicker
Immunity
- CISPR 24:2010/EN 55024:2010
- EN61000-4-2: Electrostatic Discharge
- EN61000-4-3: RF Electromagnetic Field Modulated
- EN61000-4-4: Fast Transients
- EN61000-4-5: Surge
- EN61000-4-6: RF Continuous Conducted
- EN61000-4-8: Power-Frequency Magnetic Field
- EN61000-4-11: Voltage Dips and Voltage Interruptions
Safety
- IEC 60950-1(ed 2); am1, am2 and EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013
- CAN/CSA-C22.2 No. 60950-1-03 and ANSI/UL 60950-1, First Edition April 1st 2003 (Recognized Component)
Other
- Reach, RoHS and WEEE Compliant
Directive 2011/65/EU restriction of the use of certain hazardous substances in electrical and electronic equipment and meets the following standard:: EN 50581:2012
- CCATS - G168387
- ECCN - 5A992
- HTSUS Number: 8517.62.0020
- Perle Limited Lifetime Warranty
IOLAN RJ45 Serial Connector Pinout
Pinout
1
2
3
4
5
6
7
8
9
10
Direction
N/A
in
out
in
out
in
N/A
in
out
N/A
EIA-232
Power In (9-30V DC)
DCD
RTS
DSR
TxD
RxD
GND
CTS
DTR
Power out
EIA-422
Power In (9-30V DC)
N/A
TxD+
N/A
TxD-
RxD+
GND
RxD-
N/A
Power out
EIA-485 Full Duplex
Power In (9-30V DC)
N/A
TxD+
N/A
TxD-
RxD+
GND
RxD-
N/A
Power out
EIA-485 Half Duplex
Power In (9-30V DC)
N/A
TxD+/RxD+
N/A
TxD-/RxD-
N/A
GND
N/A
N/A
Power out
Application Diagrams
TCP
Uso di socket RAW TCP
Connessione con socket RAW TCP che può essere avviata dal dispositivo seriale-Ethernet o dall'host/server remoto. La connessione può essere point-to-point o condivisa, ovvero con condivisione di un dispositivo seriale tra più apparecchiature. Le sessioni TCP possono essere avviate dall'applicazione del server TCP o dall'adattatore seriale-Ethernet IOLAN di Perle.
UDP
Uso di socket RAW UDP
Per l'impiego con applicazioni UDP, i server IOLAN di Perle sono in grado di convertire i dati dei dispositivi seriali per il trasporto con pacchetti UDP in modalità point-to-point o in condivisione con più dispositivi.
Accesso alla console
Gestione della console
Per l'accesso alle porte console remote dei router, degli switch e simili, i server IOLAN di Perle consentono agli amministratori di accedere in modo sicuro alle porte RS232 in-band tramite Reverse Telnet / SSH o out-of-band tramite modem dial-up. Sono disponibili modelli di server IOLAN dotati di modem integrato.
COM/TTY
Connessione di applicazioni seriali con un driver per porta COM/TTY
Le porte seriali si possono collegare ai server o alle stazioni di lavoro di rete mediante il software TruePort di Perle che funziona come una porta COM virtuale. Le sessioni si possono avviare sia dal server IOLAN Perle, sia da TruePort.
Tunneling
Tunneling seriale tra due dispositivi seriali
Il tunneling seriale consente di stabilire un collegamento Ethernet a una porta seriale di un'altra unità IOLAN. Le porte seriali dei due server IOLAN devono essere entrambe configurate per il tunneling seriale (solitamente una porta seriale è configurata come server di tunneling e l'altra come client di tunneling).
Virtual Modem
Virtual Modem
Consente all'adattatore da seriale a Ethernet di simulare una connessione via modem. Quando il modem virtuale viene collegato al server IOLAN e avvia una connessione modem, il server IOLAN stabilisce una connessione TCP con un altro adattatore IOLAN da seriale a Ethernet configurato con una porta seriale modem virtuale o con un host su cui è in esecuzione un'applicazione TCP.
Fare clic sul numero di parte del prodotto per informazioni sull'ordine.
Immagine del prodotto
Descrizione
Cavo di alimentazione & Numero del prodotto
IOLAN SDS1 M Secure Device Server: 1 x RJ45 connector with software selectable RS232/422/485 interface, one integrated V.92/V.90 data modem, 10/100 Ethernet, advanced data encryption, user authentication and event management security features included, IPv6, COM port redirector, 15kv ESD
Related Accessories
Accessory Image
Accessory Description
Part No.
DBA0010 - RJ-45F to DB-25F crossover (DTE) adapter #1100220-10 for console port. View Pinout
DBA0011 - RJ-45F to DB-25M crossover (DTE) adapter #1100230-10 for console ports. View Pinout
DBA0020 - RJ-45F to DB-9F crossover (DTE) adapter #1100240-10 for console ports. View Pinout
DBA0021 - RJ-45F to DB-9M crossover (DTE) adapter #1100250-10 for console ports. View Pinout
IOLAN Starter Kit (8-wire): 1x RJ-45 to DB-25 DTE Male adapter, 1x RJ-45 to DB-25 DCE Male adapter, 1x RJ-45 to DB-25 DTE Female adapter, 1x RJ-45 to DB-9 Male DTE adapter, 1x RJ-45 to DB-9 Female DTE adapter and 1x RJ45M-RJ45F Sun/Cisco crossover adapter
DIN Rail Mounting Kit for 1 or 2 port IOLAN DS, TS, SDS, and eR-S1110 Ethernet Repeater
DBA0031 8pck - 8 pack of #04030080 IOLAN-RJ45M to RJ45F Sun/Cisco crossover adapter. View Pinout
DBA0020 8pck - 8 pack of #04006970 IOLAN-RJ45F to DB9F (DTE) crossover adapter. View Pinout
DBA0021 8pck - 8 pack of #04006980 IOLAN-RJ45F to DB9M (DTE) crossover adapter. View Pinout
DBA0013 8pck - 8 pack of #04006990 IOLAN-RJ45F to DB25M Straight-thru adapter for modems. View Pinout
1 Port Terminal/Device/Console Server - Express Replacement
