Modulo Convertitore di Media e Velocità Gestito CM-1110-SFP
Conversione da 10/100/1000Base-T a 100/1000Base-X
- Media converter per fibra da 10/100/1000Base-T a 1000Base-X o 100Base-X
- Connettete i dispositivi 10/100 a una dorsale Gigabit o Fast Ethernet
- Slot vuoto per inserire un SFP Cisco o altri standard SFP Gigabit Fibra del settore
- Monitoraggio SFP
- Adatta automaticamente alla velocità di SFP fibra Gigabit e Fast Ethernet
- Funzioni avanzate - Link Pass-Through intelligente, Fiber Fault Alert (segnalazione errore fibra), Auto-MDIX e Loopback
- Applicazioni ad alta densità con Telaio per Media Converter Perle
- Gestione via SNMP, CLI- Telnet/SSH, browser Internet o Piattaforma di gestione centralizzata PerleVIEW mediante Modulo di Gestione per Media Converter MCR-MGT
Installati in un Telaio per Convertitori di Media Perle ad alta densità, i Convertitore di Media SFP da 10/100/1000 Gestito, ricchi di funzionalità, collegano in modo trasparente reti in rame a un SFP per una Fibra multimodale o monomodale. I nostri Convertitori di Media da Gigabit Ethernet a fibra rappresentano una soluzione economica per aumentare l'estensione di una rete esistente, la durata delle apparecchiature non su fibra ottica o la distanza fra due dispositivi. Il porta in fibra ottica pluggable consente una configurazioni di rete flessibili utilizzando il transceivers SFP forniti da Perle, Cisco o di altri produttori di SFP compatibile MSA.
Gli amministratori di rete sono in grado di "vedere tutto" grazie a funzioni avanzate quali Auto-Negotiation, Auto-MDIX, Link Pass-Through, Fiber Fault Alert e Loopback. Oltre a disporre di un Modulo di Gestione per Convertitore di Media all'interno del telaio, è possibile eseguire operazioni di configurazione e monitoraggio delle porte in fibra ottica e in rame. Questo garantisce una maggiore efficienza nella soluzione dei problemi e minore manutenzione in loco. Funzioni come queste, che consentono di risparmiare tempo e denaro, garanzia a vita e assistenza tecnica gratuita in tutto il mondo fanno dei Convertitori di Media SFP 10/100/1000 Gestito di Perle una scelta intelligente per i professionisti dell'informatica.
Per gli ambienti che richiedono una distribuzione di media-larga scala di convertitore di media, una piattaforma centralizzata che semplifichi la configurazione, amministrazione, monitoraggio e risoluzione dei problemi di questi dispositivi è l’opzione consigliata. Il software PerleVIEW Device Management è un’applicazione multiutente basata su server Windows che fornisce questo livello di soluzione aziendale.
Funzionalità dei Convertitore di Media SFP 10/100/1000 Gestito
| QOS ( Quality of Service ) |
|
| Tagging VLAN |
|
| Filtraggio dei frame multicast sconosciuti | Quando questa funzionalità è abilitata, ai frame multicast con indirizzo di destinazione ignoto viene impedito di uscire dalla porta |
| Filtraggio dei frame unicast sconosciuti | Quando questa funzionalità è abilitata, ai frame unicast con indirizzo di destinazione ignoto viene impedito di uscire dalla porta |
| Ethernet unidirezionale | Quando abilitata, questa funzione consente di limitare la porta a un flusso di traffico unidirezionale. Utilizzata in applicazioni come la trasmissione video unidirezionale oppure per fornire protezione alle connessioni Ethernet che si trovano in aree di pubblico accesso |
| Rilevamento di velocità SFP | Rileva automaticamente se un Fibra SFP Gigabit o Fast Ethernet è stato inserito e regola di conseguenza |
| Selezione della modalità di configurazione | Possibilità di selezionare se utilizzare il modulo con i DIP switch integrati o se abilitare il modulo di gestione all'interno del telaio |
| Auto-MDIX | Quando è abilitata, la funzione Auto-MDIX (Automatic Medium-Dependant Interface Crossover) rileva i segnali sull'interfaccia ethernet in rame per determinare il tipo di cavo collegato (incrociato o passante diretto) e configura automaticamente la connessione. Il Convertitore di Media è inoltre in grado di effettuare correzioni per compensare gli errori di disposizione dei fili in una coppia. Il Convertitore di Media è in grado di compensare fino a un massimo di 120 ns di delay skew (differenza di ritardo) tra le coppie 1000Base-T. |
| Informazioni sul modulo |
|
| Impostazioni DIP switch modulo | Visualizzazione delle impostazioni dei DIP switch hardware |
| Dimensione massima pacchetto selezionabile | Imposta dimensione max pacchetto su 1522 / 2048 o 10.240 (predefinito) |
| Distanza estesa 10BaseT | Normale/Estesa – predefinito Normale. Se si configura "Estesa", la sensibilità del ricevitore 10BaseT viene incrementata offrendo la possibilità di eseguire connessioni 10BaseT superiori ai 100 m. |
| Downshift automatico collegamenti in rame | Rileva automaticamente un ambiente a cavi accoppiati e riduce la funzionalità del collegamento a 100 Mb/sec. È possibile configurare quante volte (da 0 a 8) il PHY dovrà tentare di stabilire un collegamento Gigabit efficace prima di eseguire il "downshift" come un dispositivo di negoziazione automatica 10/100. Se si imposta il numero di tentativi su 0 (valore predefinito) la funzione viene disabilitata. |
| Test cavo virtuale | Test che consente il rilevamento di possibili problemi dei cavi in rame, quali polarità, inversione e inclinazione eccessiva delle coppie, open/short o errori di accoppiamento di impedenza. Viene segnalata la distanza nel cavo dall'open/short. |
| Controllo porte | Abilita o disabilita singole porte in fibra o in rame sul modulo |
| Stato porte in rame |
|
| Stato SFP |
|
| Controllo modulo |
|
| Backup e ripristino | Consente una sostituzione rapida e semplice del modulo. Il modulo di gestione salverà sempre una copia della configurazione del convertitore di media per ripristinarla automaticamente sul modulo del media quando viene rilevato nello slot |
| Statistiche porta dettagliate | Per facilitare la risoluzione dei problemi relativi ai collegamenti in fibra e in rame, è disponibile un elenco completo di contatori in ingresso e in uscita, sia per le porte in fibra che in rame. Queste statistiche possono essere visualizzate localmente mediante il modulo di gestione oppure da un sistema NMS SNMP centrale della rete |
| Auto-Negotiation (802.3ab) | Il convertitore di media supporta la negoziazione automatica. L'interfaccia in fibra 1000Base-X effettua la negoziazione secondo lo standard 802.3 37. L'interfaccia 10/100/1000Base-T effettua la negoziazione secondo lo standard 802.3 28 e 40. L'interfaccia 1000Base-X si collegherà al suo corrispondente una volta raggiunto l'HCD (Highest Common Denominator) ed effettuata la connessione dell'interfaccia in rame con il suo corrispondente. L'interfaccia 1000Base-X continuerà a ripetere la negoziazione trasmettendo una segnalazione di dispositivo remoto offline (purché questa sia abilitata mediante l'impostazione dello switch) fino a quando la rete in rame non si collega e gli HCD non corrispondono. Il convertitore di media supporta la negoziazione automatica di full duplex, half duplex, remoto errore, pausa full duplex, pausa asimmetrica e Auto MDI-X. |
| Link Pass-Through intelligente | Quando lo switch Link Mode viene messo in modalità Link Pass-Through intelligente, la porta ethernet in rame rispecchia lo stato della porta 1000Base-X del convertitore di media. Questa funzione si può utilizzare indipendentemente dal fatto che la funzione Auto-Negotiation sull'interfaccia in fibra sia abilitata o disabilitata. |
| Fiber Fault Alert | Con la funzione Fiber Fault Alert, lo stato del ricevitore 1000Base-X viene passato al trasmettitore 1000Base-X. In questo modo vengono segnalati eventuali guasti al dispositivo corrispondente collegato all'interfaccia 1000Base-X del convertitore di media. Se il trasmettitore 1000Base-X è inattivo a causa del guasto, verrà riattivato periodicamente per consentire la risoluzione di questa condizione nel caso in cui il dispositivo corrispondente sull'interfaccia 1000Base-X utilizzi una tecnica analoga. Questo elimina il rischio di lock-out che si verifica con alcuni convertitore di media. La procedura è valida solo quando la funzione Auto-Negotiation sull'interfaccia in fibra è disabilitata. |
| Pause (IEEE 802.3x) | La segnalazione delle pause è una funzione IEEE che sospende temporaneamente la trasmissione di dati tra due dispositivi nel caso in cui uno dei due sia sovraccarico. Il Convertitore di Media Fast Ethernet supporta la negoziazione Pause sulle connessioni in fibra 10/100/1000Base-T e sulle connessioni de fibra 1000Base-X. |
| Duplex | È supportato il funzionamento in full e half duplex. |
| Pacchetti jumbo | Trasparente per pacchetti jumbo fino a 10 KB. |
| Loopback remoto | In grado di eseguire un loopback sull'interfaccia in fibra 1000Base-X. |
Indicators
Power / TST
This green LED is turned on when power is applied to the media converter. Otherwise it is off. The LED will blink when in Loopback test mode.
Fiber link on / Receive activity (LKF)
This green LED is operational only when power is applied. The LED is on when the 1000Base-X link is on and flashes with a 50% duty cycle when data is received.
Copper link on / Receive activity (LKC)
This green LED is operational only when power is applied. The LED is on when the 10/100/1000Base-T link is on and flashes with a 50% duty cycle when data is received.
Fiber Duplex (FDF)
This green LED is operational only when power is applied. The LED is on when the 10/100/1000Base-X link is operational in full duplex mode. The LED is off when in half duplex.
Copper Duplex (FDC)
This green LED is operational only when power is applied. The LED is on when the 10/100/1000Base-T link is operational in full duplex mode. The LED is off when in half duplex.
10/100/1000 Speed
This multi-color LED is operational only when power is applied. The LED is green when the speed of the copper ethernet port is running at 1000 Mbps. The LED is orange when the speed of the copper Ethernet port is running at 100 Mbps. The LED is off when in 10 Mbps.
Switches: On-Board (If Auto/Switch strap is set to Switch)
Auto-Negotiation (802.3u)
- Enabled (Default) - The media converter uses 802.3u Auto-negotiation on the 10/100/1000Base-T interface. It is set to advertise full duplex, half duplex, pause and remote fault capabilities.
- Disabled - The media converter sets the port according to the position of the speed and duplex switches.
Link Mode
Link Mode provides a transparency to the state of the copper link allowing for simplified trouble shooting from the devices connected to the media converter.
Normal (Default — Up)
- With Fiber Auto Negotiation enabled when the copper link goes down the 1000Base-X link is brought down. The 1000Base-X link will advertise Remote Fault (Link Fault).
- With Fiber Auto Negotiation disabled the state of the copper link has no effect on the 1000Base-X link.
Smart Link Pass Through (Down)
- With Fiber Auto Negotiation enabled the behavior is as follows. When the copper link goes down the 1000Base-X link is brought down. The 1000Base-X link will advertise Remote Fault (Link Fault). When Remote Fault (Link Fault) is received on the 1000Base-X interface the copper transmitter will be turned off. When the copper receiver is off the 1000Base-X transmitter will be turned off. When the 1000Base-X receiver goes off the copper transmitter will be turned off.
- With Fiber Auto-Negotiation disabled the behavior is as follows. When the copper receiver is off the 1000Base-X transmitter will be turned off. When the 1000Base-X receiver goes off the copper transmitter will be turned off.
Fiber Fault Alert
The Fiber Fault Alert switch has meaning when Auto-Negotiation is disabled
- Enabled (Default - Up)
When the 1000Base-X receiver is off the 1000Base-X transmitter is turned off. Periodically the 1000Base-X receiver will be turned on for a short period to allow the condition to clear if the 1000Base-X link partner is using a similar feature. - Disabled (Down)
Remote Loopback
The media converter can perform a loopback on the 1000Base-X fiber interface.
- Disabled (Default - Up)
- Enabled - The 1000Base-X receiver is looped to the 1000Base-X transmitter. The copper transmitter is taken off the interface.
Auto-MDIX (Strap)
If Auto-Negotiation (802.3u) is enabled, the media converter determines the current cable pinout to use on the copper interface. If Auto-Negotiation (802.3u) is disabled the Media converter will use the RX Energy method on the copper interface to set the port MDI or MDIX whichever is appropriate.
- Enabled (Default) - Either a straight-through or crossover type cable can be used to connect the media converter to the device on the other end of the cable.
- Disabled - If the partner device on the other end of the cable does not have the Auto-MDIX feature a specific cable, either a straight-through or crossover will be required to ensure that the media converter's transmitter and the partner devices transmitter are connected to the others receiver. The Media converter's 100Base-TX port is configured as MDI-X with this switch setting.
Speed Copper
- 100 (Default)
- 10
Duplex Copper
- Full (Default)
- Half
Duplex Fiber
- Full (Default)
- Half
Connectors
10/100/1000Base-T
RJ45 connector
- 2 pair CAT5, EIA/TIA 568A/B or better cable for 10/100.
- 4 pair CAT5 UTP cable for Gigabit.
Magnetic Isolation
1.5kv
Small Form Factor Pluggable (SFP) slot
- Empty slot for 1000Base-X or 100Base-X SFP modules supplied by Perle, Cisco or other manufacturers of MSA compliant SFPs.
- DOM (Digital Optical Monitoring)
- DMI (Diagnostic Monitoring Interface) as per SFF-8472
- Hot insertion and removable (hot swappable).
Filtering
Filtering
1024 MAC Addresses
Frame Specifications
Buffer
1000 Kbits frame buffer memory
Size
- Maximum frame size of 10,240 bytes -- Gigabit
- Maximum frame size of 2048 bytes -- Fast Ethernet
Environmental Specifications
Operating Temperature
0°C to 50°C (32°F to 122°F)
Storage Temperature
minimum range of -25°C to 70°C (-13°F to 158°F)
Operating Humidity
5% to 90% non-condensing
Storage Humidity
5% to 95% non-condensing
Operating Altitude
Up to 3,048 meters (10,000 feet)
Heat Output (BTU/HR)
7.2
Maximum Power Consumption (Watts)
2.1
MTBF (Hours)
617,000 Hours
Calculation model based on MIL-HDBK-217-FN2 @ 30°C
Mechanical - Hot Swapping Card
Edge Connecter
32 pin DIN 41612 / IEC 60603-2 Type B/2 Male. First make, last break for ground and power
Card insertion and removal
Captive thumb screws enable fast insertion and removal. Can be further tighten with a screwdriver.
Product Weight
Weight
0.1 kg, 0.22 lbs
Packaging
Shipping Weight
0.22 kg, 0.49 lbs
Shipping Dimensions
203 x 38 x 152 mm, 8 x 1.5 x 6 inches
Regulatory Approvals
Emissions
- FCC Part 15 Class A, EN55022 Class A
- CISPR 22 Class A
- CISPR 32:2015/EN 55032:2015 (Class A)
- CISPR 24:2010/EN 55024:2010
- EN61000-3-2
Immunity
EN55024
Electrical Safety
- UL/EN/IEC 62368-1
- CAN/CSA C22.2 No. 62368-1
- UL 60950-1
- IEC 60950-1(ed 2); am1, am2
- EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013
- CE
Environmental
Other
- ECCN: 5A991
- HTSUS Number: 8517.62.0020
- Perle Limited Lifetime Warranty
Application Diagrams
Distribuzione di Fibra ad Alta Densità da Interruttore UTP ai Quartier Generali Aziendali
In questa applicazione di campus aziendale, sono installati fino a diciotto Convertitore di Media SFP CM-1110-SFP da Ethernet 10/100/1000 a fibra nella struttura di Convertitore di Media MCR1900. La diciannovesima slot nella struttura presenta il modulo di gestione MCR-MGT. Tutti i Convertitore di Media nella struttura sono gestiti da SNMP, Telnet o da un'interfaccia browser di Internet. Una fibra remota ha permesso all'interruttore Ethernet di venire connesso direttamente alla struttura centrale MCR1900. Un Convertitore di Media S-1110-SFP autonomo converte la fibra verso Ethernet in un'applicazione fibra verso desktop. Un altro Convertitore di Media S-1110-SFP è connesso a un interruttore Ethernet dell'ufficio remoto. In tutti i casi, è possibile utilizzare la fibra multimodo o monomodo. I collegamenti in fibra possono estendersi fino a 120 km utilizzando la fibra monomodo.
Da Ethernet a Fiber in una Rete di Campus
L'impiego di convertitore di media basati su telaio rappresenta una soluzione economica per fornire connettività su fibra in una rete di campus. Grazie all'unificazione della conversione da Ethernet a fibra in un convertitore di media basato su telaio e montato su rack, è possibile riunire in un'unica piattaforma di wiring closet tipi diversi di collegamenti a fibra. In questo modo si semplificano installazione e manutenzione, oltre a fornire uno strumento scalabile che consente la crescita della rete in base alle necessità.

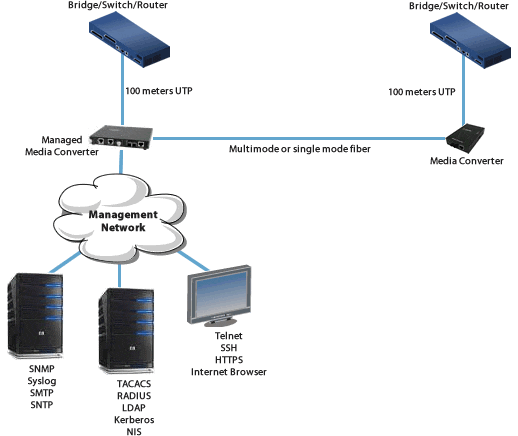

Collegamenti Gestiti Ethernet su Fibra
Gestisci il tuo collegamento rame a fibra con un telaio MCR200 contenente un convertitore di media e un modulo di gestione. Ideale per l’impiego in reti gestite con applicazioni in fibra a bassa densità, questo Convertitore di Media Managed è collegato ad un convertitore di media remoto attraverso un collegamento in fibra. Il collegamento in rame o fibra sull'unità autonoma gestita può fornire informazioni e stato essenziali a strumenti di gestione di rete quali SNMP.
Bridge di Dispositivi 10/100 su una Dorsale Gigabit
Connessione di dispositivi 10/100 a una dorsale Gigabit
I dispositivi collegati a uno switch Ethernet 10/100 possono essere connessi a una dorsale Gigabit mediante i Convertitore di Media 10/100/1000 a conversione di velocità.
Fare clic sul numero di parte del prodotto per informazioni sull'ordine.
Immagine del prodotto
Descrizione
Cavo di alimentazione & Numero del prodotto
CM-1110-SFP - 10/100/1000 Gigabit Ethernet Managed Media and Rate Converter Module. 10/100/1000Base-T (RJ-45) [100 m/328 ft.] to 1000Base-X or 100Base-X - SFP Slot (empty). Managed or unmanaged operation
