Terminal Server IOLAN SDS Rack
Seriale a Ethernet Device Server
- 8 o 16 Porte seriali RS232/422/485, software selezionabili
- 10/100/1000 Ethernet
- Insieme di funzioni di sicurezza avanzate per la crittografia dei dati, l'autenticazione dei utenti e la Gestione degli eventi
Per le applicazioni che richiedono connettività da seriale a Ethernet, la gamma IOLAN SDS rappresenta la serie di terminal server, console server e device server più avanzata attualmente disponibile.
Un server IOLAN SDS, che garantisce massime prestazioni in un fattore di forma 1U, offre efficaci funzioni di sicurezza, flessibilità e tecnologia IP di nuova generazione (IPv6) ed è quindi l'ideale per le applicazioni che richiedono la comunicazione, l'acquisizione di dati o il monitoraggio di dispositivi seriali da una postazione remota. Disponibile nella versione a 8 e 16 porte, la serie IOLAN SDS ha la soluzione adatta per rispondere alle esigenze di qualsiasi applicazione seriale.
Caratteristiche e vantaggi
- La tecnologia TrueSerial® consente connessioni realmente seriali su Ethernet
- Le porte seriali RS232/422/485 (EIA-232/422/485) universali selezionabili da software con interfaccia RJ45 evitano interventi meccanici sul campo
- Processore a 32 bit, 750 MIPS, 400 MHz con processore per la crittografia hardware integrato per offrire le migliori prestazioni sul mercato
- Fattore di forma 1U per installazione in rack con possibilità di montaggio anteriore o posteriore
- Indicatori per le interfacce seriali e di rete per facilitare la soluzione dei problemi
- L'utilità di installazione plug-and-play elimina la necessità di configurare tutti i server IOLAN presenti nella rete IP
- Crittografia dei dati sicura AES(256/192/128), 3DES, Blowfish, CAST128, ARCFOUR o ARCTWO su tutta la rete locale tramite protocolli SSH e SSL
- L'autenticazione avanzata degli utenti tramite RADIUS, TACACS+, LDAP, Kerberos, NIS e RSA evita gli accessi non autorizzati
- Gestione avanzata degli eventi tramite buffering delle porte, protocolli Syslog, SNMP V3 e notifica degli eventi tramite e-mail
- Funzioni di gestione avanzata tramite Gestione periferiche di Windows, i protocolli HTTP, HTTPS/SSL/TLS, SSH e Telnet
- Il software TruePort mette a disposizione vere porte seriali remote su una rete locale Ethernet
- Condivisione delle porte seriali con più server TCP o UDP
- Gateway ModBus
- L'alimentazione mediante cavo seriale elimina i costi per un sistema di alimentazione separato
- Supporto IP di nuova generazione (IPv6) per assicurare protezione dell'investimento e compatibilità delle reti
- Protocolli di instradamento PPP, SLIP/CSLIP, CIDR RIPV2, RIPV1
- Protezione contro scariche elettrostatiche e sovratensione di 15 kV
- Alloggiamento protettivo robusto in acciaio
- Accesso browser senza Java a porte di console seriali remote tramite Telnet e SSH

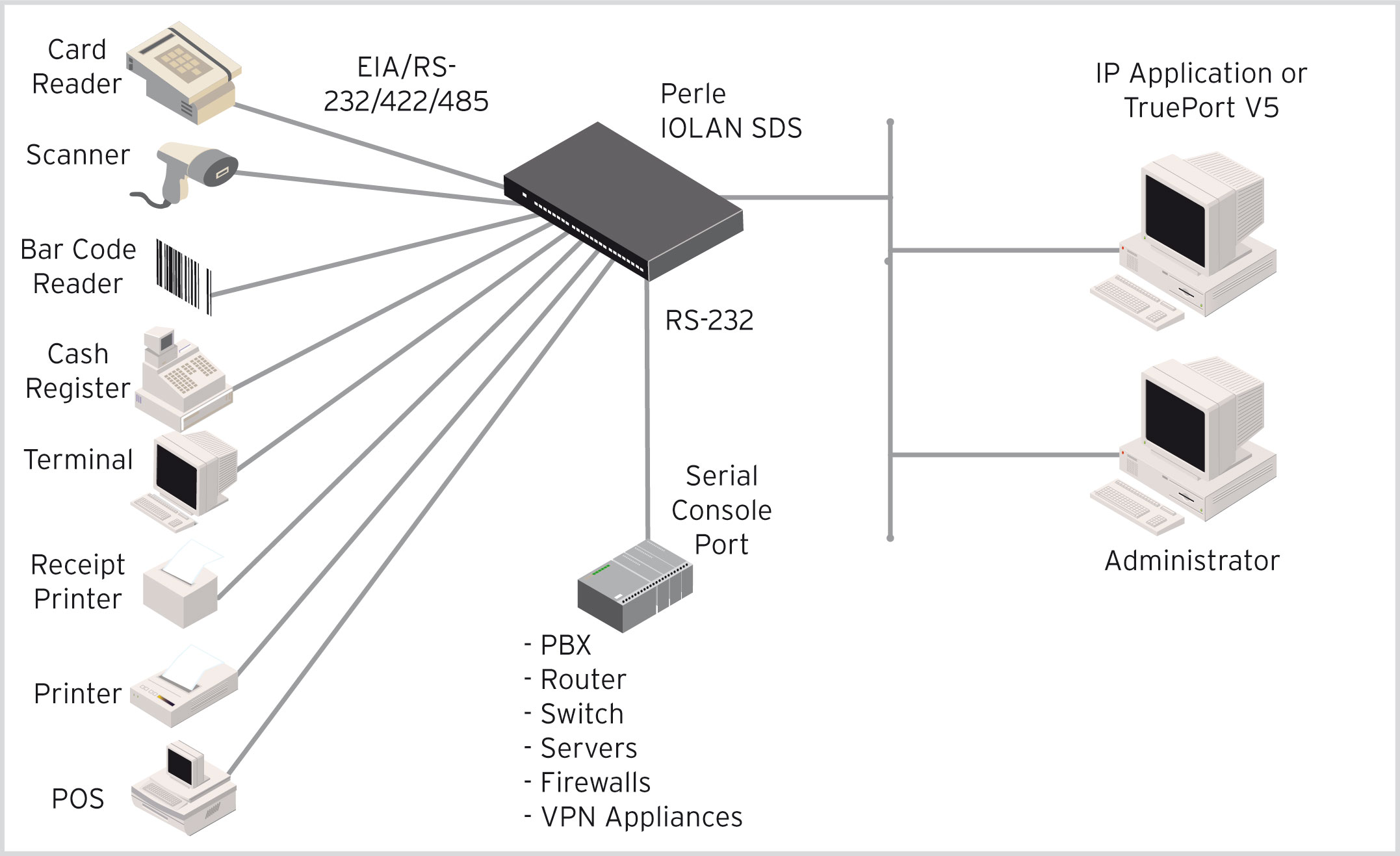

Diagramma del Terminal Server IOLAN SDS
Connettività seriale sicura
I terminal server IOLAN SDS consentono agli amministratori di accedere in modo sicuro alle porte console seriali remote di dispositivi quali PBX, server, router, sistemi storage in rete e apparecchiature di sicurezza tramite una rete IP. Le informazioni relative alla gestione dei dati sono protette da protocolli di crittografia standard quali SSH (Secure Shell) e SSL (Secure Sockets Layer). L'accesso da parte degli utenti autorizzati è garantito tramite protocolli di autenticazione quali RADIUS, TACACS+, LDAP, Kerberos, NIS e dai token SecurID di RSA Security.
Grazie all'impiego delle tecnologie di crittografia, un server IOLAN protegge i dati sensibili e riservati inviati da un dispositivo seriale quale un lettore di carte di credito prima di inviarli su una rete intranet aziendale o sulla rete Internet pubblica. Per garantire la compatibilità con i dispositivi peer per la cifratura, sono supportati tutti i principali algoritmi di crittografia quali AES, 3DES, RC4, RC2 e CAST128.
Riconosciuto come il metodo più sicuro per comunicare via Internet con reti private remote, lo standard IPSec prevede efficaci meccanismi di autenticazione e cifratura dei pacchetti IP al livello rete del modello OSI. Questo standard è l'ideale per garantire l'interoperabilità fra dispositivi di marche diverse all'interno di una rete e offre la versatilità necessaria per fornire la soluzione più idonea per una determinata applicazione.
Plug-in per dispositivi di Perle
Grazie all'esperienza accumulata negli anni da Perle nel collegare a reti Ethernet centinaia di migliaia di dispositivi diversi, un console server Perle garantisce che praticamente qualsiasi apparecchiatura dotata di porta seriale COM funzioni nell'applicazione desiderata esattamente come funzionava quando era collegata direttamente. Nella remota eventualità che il questo non avvenga automaticamente, ci penserà Perle.
Grazie all'innovativa tecnologia ACE™ (Adaptive Communication Engine), i terminal server IOLAN Perle fanno uso di “plug-in per dispositivi” installabili dal cliente per consentire il collegamento in rete delle apparecchiature laddove altre soluzioni hanno fallito.
Perle fornisce ogni giorno ai suoi clienti nuovi “plug-in per dispositivi”. In caso di problemi nel collegare un dispositivo in rete, rivolgetevi subito a Perle. Nella remota eventualità che le nostre soluzioni pronte per l'uso non soddisfino le vostre esigenze specifiche, vi forniremo uno dei plug-in esistenti o ne studieremo uno su misura per voi.
Richiedete subito un consulto tecnico gratuito.
Caratteristiche dei plug-in per dispositivi
- Perle gestisce una libreria di plug-in per dispositivi in continua espansione, ma siamo anche in grado di studiare rapidamente una soluzione personalizzata, senza alcun costo aggiuntivo**
- I plug-in per dispositivi installabili dal cliente sono facili da scaricare in un console server IOLAN Perle
- I plug-in per dispositivi sono studiati per adeguarsi al dispositivo specifico e per garantire una compatibilità totale
- I plug-in per dispositivi dispongono di supporto completo nella versione del firmware con la quale sono stati forniti
Tecnologia IP avanzata
Grazie al supporto IP di nuova generazione (IPv6), la gamma IOLAN assicura la protezione dell'investimento garantendo la compatibilità con questo standard sempre più diffuso.
La richiesta del protocollo IPv6, compatibile con gli schemi di indirizzamento del protocollo IPv4, è stimolata dalla necessità di aumentare la disponibilità di indirizzi IP. Con l'implementazione e il lancio delle nuove rete avanzati per cellulari, serve un metodo efficace per gestire l'enorme afflusso di nuovi dispositivi indirizzabili tramite numero IP su Internet. Il Dipartimento della difesa statunitense ha addirittura disposto che tutte le apparecchiature acquistate debbano essere compatibili con IPv6. Inoltre, tutti i principali sistemi operativi quali Windows, Linux, Unix e Solaris, nonché i router, dispongono di supporto integrato per IPv6.
È quindi importante che utenti finali e integratori scelgano apparecchiature per il networking predisposte per lo standard IPv6. La linea IOLAN con supporto IPv6 già integrato è la soluzione migliore per quanto riguarda la tecnologia di conversione da seriale a Ethernet.
Connessioni da seriale a Ethernet versatili e affidabili
Un server IOLAN SDS è in grado di stabilire pseudo connessioni a server tramite applicazioni basate su socket Telnet, Rlogin, UDP o TCP per collegarsi a dispositivi remoti. Quando un'applicazione residente su server deve accedere a porte TTY o COM fisse, il software TruePort di Perle fornito in dotazione con ogni device server reindirizza le porte COM sulle reti IP ai device server Perle remoti in modalità crittografata o in chiaro.
Il controllo e la gestione centralizzati di più installazioni vengono effettuati mediante il software di gestione dei dispositivi Perle, garantendo tempi di operatività ottimali per le apparecchiature remote.
I server IOLAN SDS dispongono di protezione aggiuntiva contro le scariche elettrostatiche e le sovratensioni grazie a efficaci circuiti di protezione da 15 kV che consentono di utilizzare questa soluzione anche sul campo in piena sicurezza.
Garanzia a vita
Tutti i modelli di server IOLAN SDS Perle possono contare sul miglior servizio di assistenza tecnica e supporto del settore, ivi compresa l'esclusiva garanzia a vita di Perle. Perle fornisce ai suoi clienti prodotti per il networking che offrono prestazioni, versatilità e qualità ai massimi livelli fin dal 1976.
Funzionalità Software - Server Terminal Rack IOLAN SDS
Serial Port Access
Connect directly using Telnet / SSH by port and IP address
Java-free browser access to remote serial console ports via Telnet and SSH
Multisession capability enables multiple users to access ports simultaneously
Accessibility
In-band ( Ethernet ) and out-of-band ( dial-up modem ) support
IPV6 and IPV4 addressing support
Availability
Primary/Backup host functionality enables automatic connections to alternate host(s)
Security
SSH v1 and v2
PCI DSS Compliance: TLS v1.2, TLS v1.1, TLS v1.0, SSL v3.0, SSL v2.0
SSL Server and SSL client mode capability
SSL Peer authentication
SSH ciphers: AES-CTR, AES-GCM and ChaCha20-poly1305
SSL encryption: AES-GCM, key exchange ECDH-ECDSA, HMAC SHA256, SHA384
Encryption: AES (256/192/128), 3DES, DES, Blowfish, CAST128, ARCFOUR(RC4), ARCTWO(RC2)
Hashing Algorithms: MD5, SHA-1, RIPEMD160, SHA1-96, and MD5-96
Key exchange: RSA, EDH-RSA, EDH-DSS, ADH
X.509 Certificate verification: RSA, DSA
Certificate authority (CA) list
Local database
RADIUS Authentication, Authorization and Accounting
TACACS+ Authentication, Authorization and Accounting
LDAP, NIS, Kerberos Authentication
RSA SecureID-agent or via RADIUS Authentication
SNMP v3 Authentication and Encryption support
IP Address filtering
Disable unused daemons
Active Directory via LDAP
Terminal Server
Telnet
SSH v1 and v2
Rlogin
Auto session login
LPD, RCP printer
MOTD - Message of the day
Serial machine to Ethernet
Raw serial data over TCP/IP
Raw serial data over UDP
Virtual modem simulates a modem connection - assign IP address by AT phone number
Virtual modem data can be sent over the Ethernet link with or without SSL encryption
TruePort com/tty redirector for serial based applications on Windows, Linux, Solaris, SCO, HP UX, NCR UNIX and AIX. For a complete list of all the latest drivers click here
"TrueSerial packet technology provides the most authentic serial connections across Ethernet ensuring serial protocol integrity"
RFC 2217 standard for transport of serial data and RS232 control signals
Customizable or fixed serial baud rates
Console Management
Local port buffer viewing - 256K bytes per port
External port buffering via NFS, encrypted NFS and Syslog
Event notification
Remote Access
Dial, direct serial
PPP, PAP/CHAP, SLIP
HTTP tunneling enables firewall-safe access to remote serial devices across the internet
Automatic DNS Update
Utilize DHCP Opt 81 to set IOLAN domain name for easy name management and with Dynamic DNS support , users on the Internet can access the device server by name without having to know its IP address. See Automatic DNS update support for details
Microsoft L2TP/IPSEC VPN client ( native to Windows XP)
Microsoft IPSEC VPN Client ( native to Windows Vista )
Cisco routers with IPSEC VPN feature set
Perle IOLAN SDS/STS and SCS models
OA&M ( Operations, Administration and Management )
SNMP V3 - read and write, Perle MIB
Syslog
Perle Device Manager - Windows based utility for large scale deployments
Configurable default configuration
Set a Personalized Factory Default for your IOLANs
Protocols
IPv6, IPv4, TCP/IP, Reverse SSH, SSH, SSL, IPSec/IPv4, IPSec/IPv6, L2TP/IPSec, CIDR, RIPV2/MD5, ARP, RARP, UDP, UDP Multicast, ICMP, BOOTP, DHCP, TFTP, SFTP, SNTP, Telnet, raw, reverse Telnet, LPD, RCP, DNS, Dynamic DNS, WINS, HTTP, HTTPS, SMTP, SNMPV3, PPP, PAP/CHAP, SLIP, CSLIP, RFC2217, MSCHAP
CPU
Processor
MPC8349E, 400 Mhz, 750 MIPS
Memory
RAM MB
64 MB
Flash MB
16 MB
Interface Ports
Number of Serial Ports
IOLAN SDS8
8
IOLAN SDS16
16
Serial Port Interface
Software selectable RS232 / RS485 / RS422 DTE on RJ45
Sun / Solaris
Sun / Oracle ‘Solaris' Safe - no break signal
sent during power cycle causing costly server re-boots or downtime
Serial Port Speeds
50bps to 230Kbps with customizable baud rate support
Data Bits
Configurable for 5,6,7 or 8-bit protocol support
Use TruePort to transparently pass 9-bit serial data
Parity
Odd, Even, Mark, Space, None
Flow Control
Hardware, Software, Both, None
Serial Port Protection
15Kv Electrostatic Discharge Protection (ESD)
Local Console Ports
RS232 on RJ45 with DB9 adapter (provided)
Network
- 10/100/1000-base TX Ethernet RJ45
- Software selectable Ethernet speed 10/100/1000, Auto
- Software selectable Half/Full/Auto duplex
Ethernet Isolation
1.5Kv Magnetic Isolation
Power
Power Supply
- USA models - IEC320-C13 to NEMA 5-15P line cord
- UK models - IEC320-C13 to BS1363 line cord
- EU models - IEC320-C13 to CEE 7/7 Schuko
- South Africa Models - IEC320-C13 to BS546 line cord
- Australia models - IEC320-C13 to AS3112 line cord
Nominal Input Voltage
110/230v AC
Input Voltage Range
100-240v AC
AC Input Frequency
47-63Hz
Current Consumption @ 100v (Amps)
IOLAN SDS8
0.12
IOLAN SDS16
0.13
Current Consumption @ 240v (Amps)
IOLAN SDS8
0.06
IOLAN SDS16
0.06
Typical Power Consumption (Watts)
IOLAN SDS8
12
IOLAN SDS16
13
Power Line Protection
- Fast transients: 1 KV (EN61000-4-4 Criteria B)
- Surge: 2KV (EN61000-4-5 common mode),
- 1KV (EN61000-4-5 differential and common modes)
Indicators
LEDs
- Power
- System Ready
- Network Link activity
- Serial: Transmit and Receive data per port
Environmental Specifications
Heat Output (BTU/HR)
IOLAN SDS8
42
IOLAN SDS16
45
MTBF (Hours)
IOLAN SDS8
140,740 Hours
IOLAN SDS16
110,300 Hours
Calculation model based on MIL-HDBK-217-FN2 @ 30°C
Operating Temperature
0°C to 55°C, 32°F to 131°F
Storage Temperature
-40°C to 85°C, (-40°F to 185°F)
Humidity
5 to 95% (non condensing) for both storage and operation.
Case
SECC Zinc plated sheet metal (1 mm)
Ingress Protection Rating
IP30
Mounting
1U - 19' rack, front and rear mounting hardware included
Product Weight and Dimensions
Weight
IOLAN SDS8
3 kg
IOLAN SDS16
3.1 kg
Dimensions
1U Rack form factor - 26.4 x 43.4 x 4.4 (cm), 10.38 x 17.1 x 1.75 (in)
Packaging
Shipping Dimensions
59 x 36 x 9cm
Shipping Weight
IOLAN SDS8
3.98 kg
IOLAN SDS16
4.0 kg
Regulatory Approvals
Emissions
- FCC Part 15, Subpart B, Class A
- CFR47:2003, Chapter 1, Part 15 Subpart B,(USA) Class A
- ICES-003, Issue 4, February 2004 (Canada)
- CISPR 32:2015/EN 55032:2015 (Class A)
- EN61000-3-2 : 2010, Limits for Harmonic Current Emissions
- EN61000-3-3 : 2010, Limits of Voltage Fluctuations and Flicker
Immunity
- CISPR 24:2010/EN 55024:2010
- EN61000-4-2: Electrostatic Discharge
- EN61000-4-3: RF Electromagnetic Field Modulated
- EN61000-4-4: Fast Transients
- EN61000-4-5: Surge
- EN61000-4-6: RF Continuous Conducted
- EN61000-4-8: Power-Frequency Magnetic Field
- EN61000-4-11: Voltage Dips and Voltage Interruptions
Safety
- UL/EN/IEC 62368-1
- CAN/CSA C22.2 No. 62368-1
- IEC 60950-1(ed 2); am1, am2 and
- EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013
- CAN/CSA-C22.2 No. 60950-1-03 and ANSI/UL 60950-1,
- First Edition April 1st 2003 (Recognized Component)
Other
- Reach, RoHS and WEEE Compliant
- CCATS - G168387
- ECCN - 5A992
- HTSUS Number: 8517.62.0020
- Perle Limited Lifetime warranty
IOLAN RJ45 Serial Connector Pinout
Pinout
1
2
3
4
5
6
7
8
Direction
in
out
in
out
in
N/A
in
out
EIA-232
DCD
RTS
DSR
TxD
RxD
GND
CTS
DTR
EIA-422
N/A
TxD+
N/A
TxD-
RxD+
GND
RxD-
N/A
EIA-485 Full Duplex
N/A
TxD+
N/A
TxD-
RxD+
GND
RxD-
N/A
EIA-485 Half Duplex
N/A
TxD+/RxD+
N/A
TxD-/RxD-
N/A
GND
N/A
N/A
Application Diagrams
TCP
Uso di socket RAW TCP
Connessione con socket RAW TCP che può essere avviata dal dispositivo seriale-Ethernet o dall'host/server remoto. La connessione può essere point-to-point o condivisa, ovvero con condivisione di un dispositivo seriale tra più apparecchiature. Le sessioni TCP possono essere avviate dall'applicazione del server TCP o dall'adattatore seriale-Ethernet IOLAN di Perle.
UDP
Uso di socket RAW UDP
Per l'impiego con applicazioni UDP, i server IOLAN di Perle sono in grado di convertire i dati dei dispositivi seriali per il trasporto con pacchetti UDP in modalità point-to-point o in condivisione con più dispositivi.
Accesso alla console
Gestione della console
Per l'accesso alle porte console remote dei router, degli switch e simili, i server IOLAN di Perle consentono agli amministratori di accedere in modo sicuro alle porte RS232 in-band tramite Reverse Telnet / SSH o out-of-band tramite modem dial-up. Sono disponibili modelli di server IOLAN dotati di modem integrato.
COM/TTY
Connessione di applicazioni seriali con un driver per porta COM/TTY
Le porte seriali si possono collegare ai server o alle stazioni di lavoro di rete mediante il software TruePort di Perle che funziona come una porta COM virtuale. Le sessioni si possono avviare sia dal server IOLAN Perle, sia da TruePort.
Tunneling
Tunneling seriale tra due dispositivi seriali
Il tunneling seriale consente di stabilire un collegamento Ethernet a una porta seriale di un'altra unità IOLAN. Le porte seriali dei due server IOLAN devono essere entrambe configurate per il tunneling seriale (solitamente una porta seriale è configurata come server di tunneling e l'altra come client di tunneling).
Virtual Modem
Virtual Modem
Consente all'adattatore da seriale a Ethernet di simulare una connessione via modem. Quando il modem virtuale viene collegato al server IOLAN e avvia una connessione modem, il server IOLAN stabilisce una connessione TCP con un altro adattatore IOLAN da seriale a Ethernet configurato con una porta seriale modem virtuale o con un host su cui è in esecuzione un'applicazione TCP.
Fare clic sul numero di parte del prodotto per informazioni sull'ordine.
Immagine del prodotto
Descrizione
Cavo di alimentazione & Numero del prodotto
IOLAN SDS8 - 8 x RJ45 serial ports , 1U rack mount, software selectable RS232/422/485 interfaces, 10/100/1000 Ethernet
IOLAN SDS16 - 16 x RJ45 serial ports, 1U rack mount, software selectable RS232/422/485 interfaces, 10/100/1000 Ethernet, advanced feature set
Related Accessories
Accessory Image
Accessory Description
Part No.
DBA0010 - RJ-45F to DB-25F crossover (DTE) adapter #1100220-10 for console port. View Pinout
DBA0011 - RJ-45F to DB-25M crossover (DTE) adapter #1100230-10 for console ports. View Pinout
DBA0020 - RJ-45F to DB-9F crossover (DTE) adapter #1100240-10 for console ports. View Pinout
DBA0021 - RJ-45F to DB-9M crossover (DTE) adapter #1100250-10 for console ports. View Pinout
IOLAN Starter Kit (8-wire): 1x RJ-45 to DB-25 DTE Male adapter, 1x RJ-45 to DB-25 DCE Male adapter, 1x RJ-45 to DB-25 DTE Female adapter, 1x RJ-45 to DB-9 Male DTE adapter, 1x RJ-45 to DB-9 Female DTE adapter and 1x RJ45M-RJ45F Sun/Cisco crossover adapter
DBA0031 8pck - 8 pack of #04030080 IOLAN-RJ45M to RJ45F Sun/Cisco crossover adapter. View Pinout
DBA0020 8pck - 8 pack of #04006970 IOLAN-RJ45F to DB9F (DTE) crossover adapter. View Pinout
DBA0021 8pck - 8 pack of #04006980 IOLAN-RJ45F to DB9M (DTE) crossover adapter. View Pinout
DBA0013 8pck - 8 pack of #04006990 IOLAN-RJ45F to DB25M Straight-thru adapter for modems. View Pinout
DIN Rail Mounting Kit for select IOLAN Rack models
8 Port Terminal/Device/Console Servers - Express Replacement
8 Port Terminal/Device/Console Servers - Express Replacement French
16-18 Port Terminal/Device/Console Servers - Express Replacement
16-18 Port Terminal/Device/Console Servers - Express Replacement French
